商水超凡巴氏合金轴瓦离心铸造工艺

点击数：19852023-07-31 13:06:31　来源: 巴氏合金|离心铸造|轴承合金|轴瓦浇铸|锡基合金|铅基合金|轴瓦|轴套|商水县超凡巴氏合金有限公司--13949980310

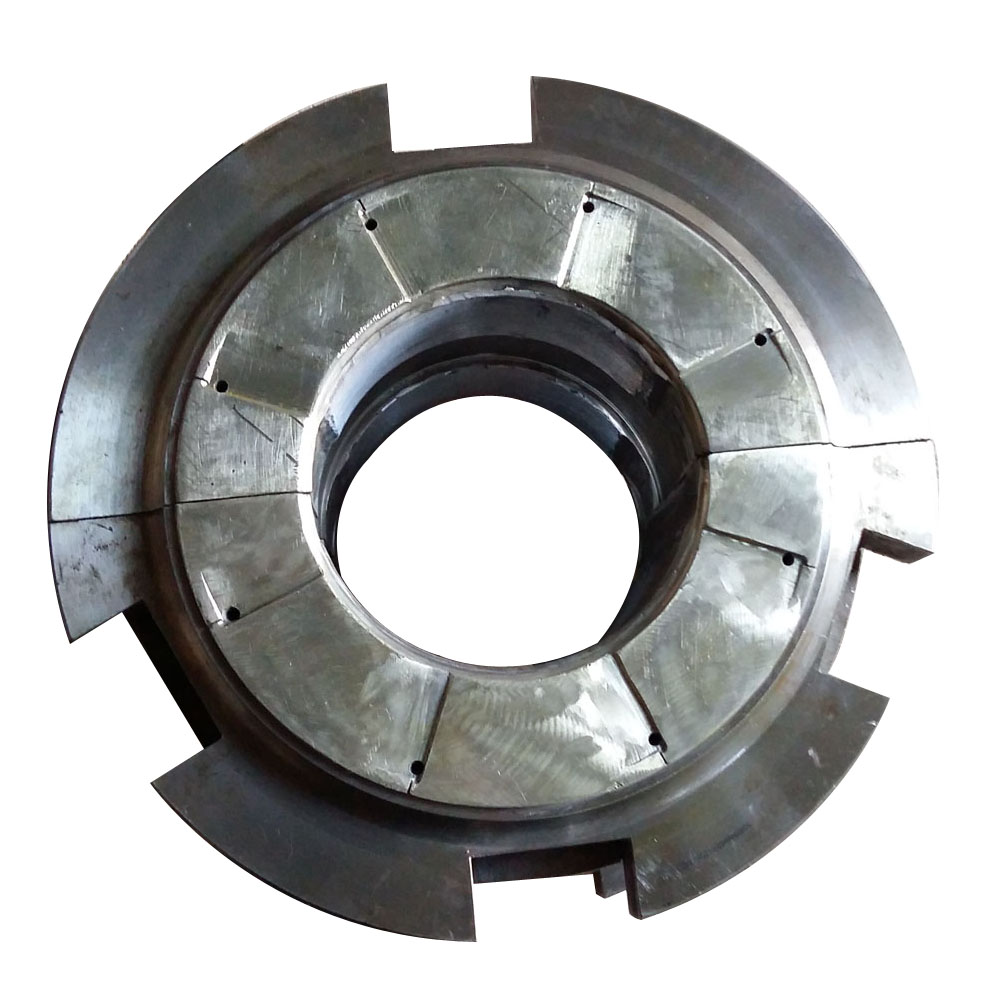

轴瓦离心铸造工艺

概述：机械设备的主轴轴瓦主要为巴氏合金双金属结构，它依赖于巴氏合金优良的耐磨性而保护主轴不被损伤。所以在设备运转出现烧瓦情况下，需要对轴瓦进行修复。我公司对于轴瓦的修复主要采用离心铸造方式，这样的优点是避免了合金结合时各种原因引起的气孔、砂眼等缺陷。

具体工艺步骤：

一、  铸造前的准备

辅料的准备与轴瓦前浇铸前处理：

1、    按轴瓦规格尺寸计算合金用量，每件瓦大约需要多预备20%的用量。

2、    制作出轴瓦铸造所需要的模具、工装等。

3、    轴瓦在清理掉旧层合金后，对表面进行酸洗，然后在清热水中进行清洗，再使用碱液浸泡，清水清洗。

4、    对清洗后的轴瓦，加温至150度左右，涂刷打底液，干燥后，加温至240度左右，对轴瓦挂锡。

二、  铸造过程

1、    对处理好的轴瓦加温至260度左右，装入模具，这过程中采用保温处理。

2、    调整好离心浇铸转速，开启离心机

3、    浇铸用合金液控制温度在420度，进行浇铸，期间液体不可断流，尽量快速注入型腔。

三、  保温与冷却

浇铸后的轴瓦使其缓慢冷却，至约120度左右，放入恒温箱中保温4-6小时，取出后自然冷却至常温。
